產品系列
高精度光學模具
樣式標準化，特殊的水路構造平衡了成形時的各穴溫差；搭配一體式模仁設計的模座結構，相比傳統的結構，其精度更高，構造更簡單，減少了零件的組裝誤差，整體精緻了模座的工藝，帶領了光學業界近期的一波模座更新潮流。
玻璃模造模具
Glass Molding Tools

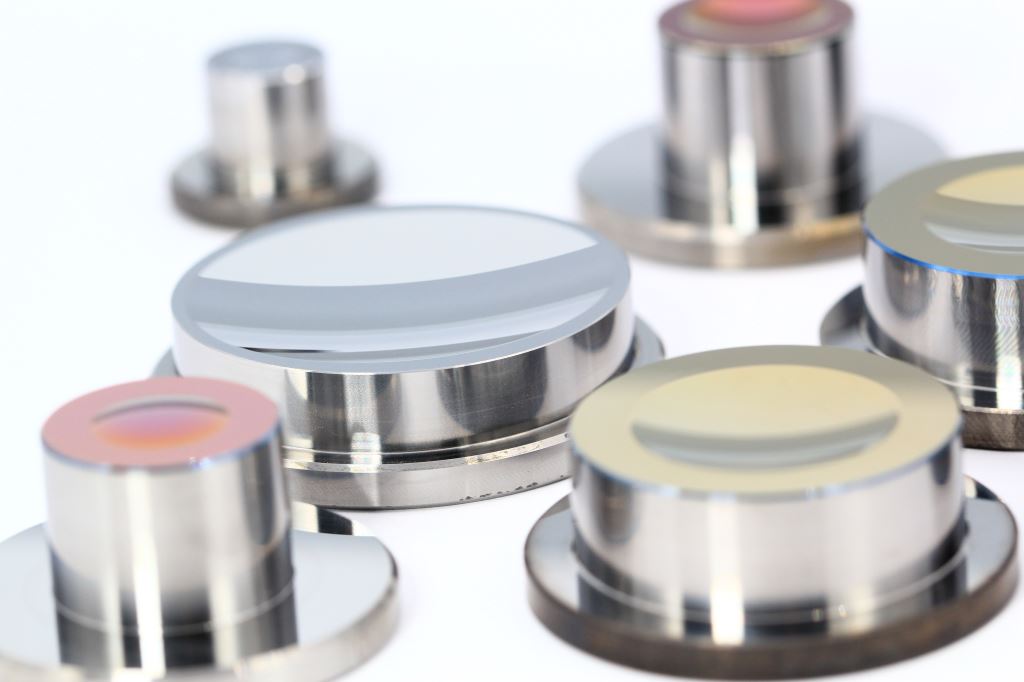

關鍵組件-上模仁、下模仁
Upper mold and Lower mold
- 奈米級磨削加工機(Toshiba)
- 業界少見一體式模造模仁
- 可協助TA-C鍍膜
- 緊急案件7日出貨
關鍵精度
| Lens size (mm) | PV (μm) | Ra (nm) | 真圓度 (μm) | 圓柱度 (μm) | 垂直度 (μm) | 平行度 (μm) | 外徑尺寸公差 (μm) |
|---|---|---|---|---|---|---|---|
| Φ<10 | 0.15 | 3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 10≤Φ<16 | 0.18 | 3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 16≤Φ<25 | 0.23 | 3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |

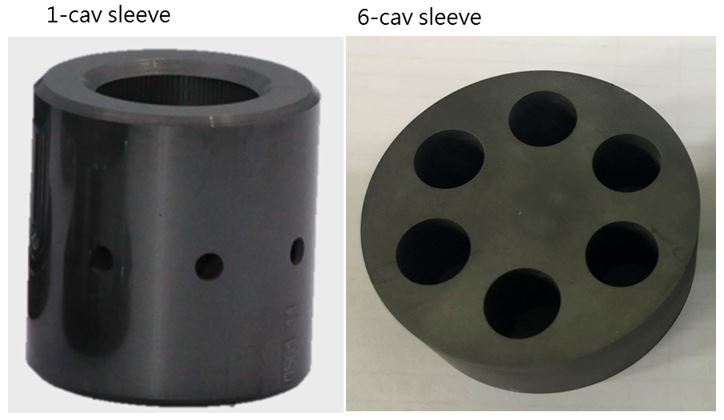

關鍵組件-套筒
Sleeve
- 奈米級座標磨床(Jig grinding)
- 超硬材料之應用(鎢鋼、陶瓷)
- 可製作多穴模造用套筒
- 緊急案件7日出貨
關鍵精度
| 真圓度 (μm) | 圓柱度 (μm) | 垂直度 (μm) | 平行度 (μm) | 內孔精度 (μm) |
|---|---|---|---|---|
| 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
塑料鏡片模具
Plastic Lens Molds
中揚標準模座 (不含試模)
Standard mold base
- 光學級塑料鏡片模具
- 全部關鍵組件具備生產履歷
- 模穴數:2-/4-/8-/12-/16-/24-Cav
- 可使用智慧選型雲端服務。智慧選型演算法將告知成型週期時間、下腳重等資訊，並計算月產能。
產能與關鍵精度
產能：125 套/月
| 合模後模C孔同軸誤差 (μm) | 真圓度 (μm) | 垂直度 (μm) | 尺寸誤差 (μm) |
|---|---|---|---|
| 0.5 | 0.5 | 0.5 | 1 |
關鍵組件-模仁
Mold core
- 奈米級車削加工機與量測設備
- 引入新穎雷射霧化技術
- 緊急案件最快5日出貨
- 可使用互動式檢討雲端服務，達到快速下單並有機會獲得意想不到折扣。
產能與關鍵精度
產能：10000 顆/月
| 非球面外徑 (mm) | PV (μm) | Ra (nm) Measured by Zygo | 同軸度 (μm) Measured by CMM |
|---|---|---|---|
| Φ < 3 | 0.07 | 2 | 0.5 |
| 3 ≤ Φ < 6 | 0.10 | 2 | 0.5 |
| 6 ≤ Φ < 10 | 0.12 | 2 | 0.5 |

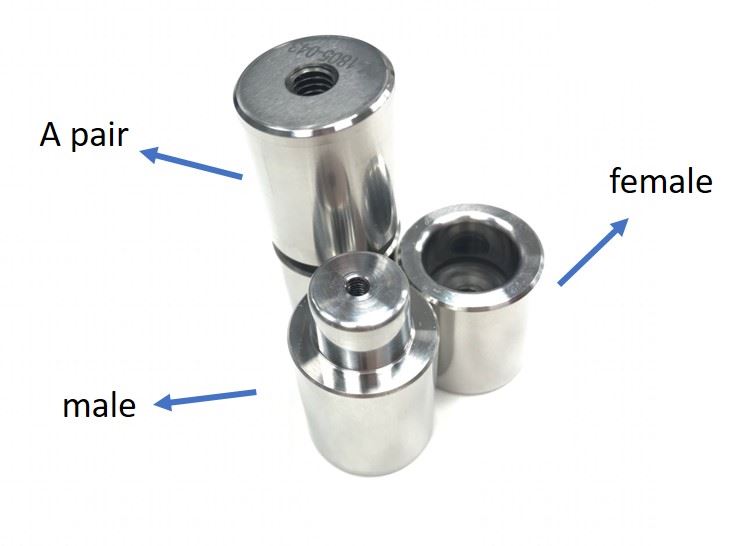

關鍵組件-精定位
Taper pin
- 奈米級圓桶磨床
- 奈米級量測設備
關鍵精度
| 同心度 (μm) | 同軸度 (μm) | 真圓度 (μm) | 圓柱度 (μm) | 垂直度 (μm) | 尺寸誤差 (μm) |
|---|---|---|---|---|---|
| 0.5 | 0.5 | - | 0.5 | - | 1 |
| 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 1 |
